實驗室通風系統施工方案

實驗室通風就是把室內的污濁空氣直接或經凈化后排至室外把新鮮空氣補充進來，從而保持室內的空氣條件，以保持衛生標準和滿足生產工藝的要求，前者稱為排風，后者稱為送風。而通風柜可以簡單理解成一個箱體和一個風機，產生于箱體中的氣體被風機排出并被安全地排放到大氣中。

在實驗室工程中需要設置排風系統的實驗室設備有：生物安全柜、通風柜、原子吸收罩、萬向排氣罩等，需要設置新風系統的實驗室以按實際需要設置，當自然通風無法滿足排風要求時才能考慮設置新風系統。

1.設計

(1)風管風速：送風、排風風管支管內風速6--9m/s，干管內風速8--12m/s。

(2)實驗室換氣次數：8--15次。

(3)實驗室通風設備設計理論風量。

2.通風系統運行設計要求

2.1風速、風量穩定，噪聲低(≤60dB)，符合國家相關標準及招標要求。

2.2通風柜工作面吸風表面均風速設計為0.6+0.1m/s。采用VAV風閥控制通風柜排風，使通風柜的排風隨通風柜工作狀態變化而同步變化，在保證工作人員安全的基礎上較大可能地實現節能，并可根據通風柜所做實驗的性質及排除廢氣的大小、濃度高低對排風量進行局部設定。

2.3萬向排氣罩、原子吸收罩排風量恒定，可根據需要進行獨立調節。

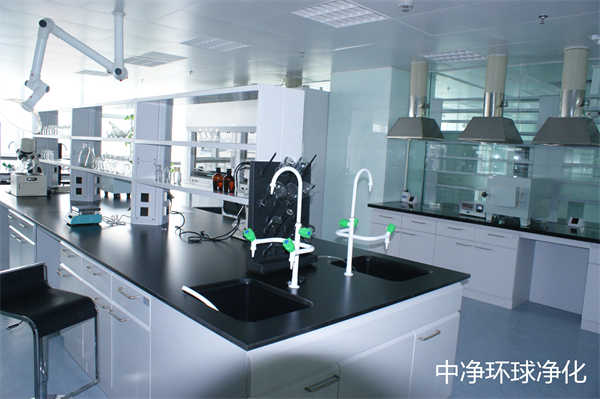

3.萬向排氣罩、原子吸收罩

原子吸收罩的水平支管上安裝微電腦式電子調風閥以恒定設備排風量(恒定量排風)，并可根據實際要求對原子吸收罩的排風量進行調節，電子調風閥的控制面板采用觸摸屏，并可以直接安裝在室內墻面上的適當位置，保證操作方便、直觀；風閥的角度可從0°--90°作任意調整，工作人員可以通過其控制面板的觸摸按鈕任意設置風閥的角度，風閥能自動保存設定值，電子風閥在關機狀態時能自動復位為0°，并要求具備密封、止回閥的功能，以保證其他在工作的設備產生的廢氣不會逆流。中凈環球凈化可提供潔凈工程、實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

4.實驗室通風系統風管材質

4.1 氣瓶間排風采用δ=0.75mm的鍍鋅管。

4.2室內排風管道全部采用PVC材質。

4.3室外排風管道全部采用中堿防火無機玻璃鋼風管。

4.4 風管管材厚度( mm)。如下表所示。

風管管材材質、厚度

排風管系統風管設計壁厚：主風管厚度為δ≥6mm，支風管厚度為δ≥4mm，玻璃鋼風管為δ≥8mm。
